| SC - 20 ЧПУ кулачковый автоматический токарный станок | ||
| Спецификации | ||
| (Изделие) | SC-20 | Стандартная комплектация основного станка:
01. Синхронный шпиндельный блок и зажимное устройство |
| Максимальный диаметр обработки | φ20mm | |
| Максимальный диаметр сверления | φ8mm | |
| Максимальное нарезание резьбы | M6*1.0 | |
| Максимальная фрезеровка (вращение торцевой поверхности) | φ10mm | |
| Мощность вращения торцевой поверхности | 1.0kW | |
| Максимальная скорость вращения торцевой поверхности | 6000r/min | |
| Функция нарезания резьбы при токарной обработке | имеет | |
| Функция многозаходной синхронной обработки | имеет | |
| Мощность шпинделя | 4.0kW | |
| Максимальная скорость вращения шпинделя | 6000r/min | |
| Держатель инструмента | □8mm | |
| Количество установленных инструментов | 11 | |
| Ход осей Х1, 2, 3, 4, 5 | 30mm | |
| Ход осей Ж1, 2 | 55mm | |
| Ход оси Х6 (поперечное перемещение) | 190mm | |
| Ход оси Ж3 (поперечное перемещение) | 150mm | |
| Ход осей Х1, 2, 3, 4, 5 | 0.4kW | |
| Мощность осей Ж1, 2 | 0.4kW | |
| Мощность оси Х6 (поперечное перемещение) | 0.4kW | |
| Мощность оси Ж3 (поперечное перемещение) | 0.4kW | |
| Скорость быстрого хода | 30m/min | |
| Высота центра шпинделя | 1110mm | |
| Объем охлаждающей жидкости | 80L | |
| Мощность мотора охлаждающей жидкости | 0.4kW | |
| Общие габариты (длина * ширина * высота) | 1770mm×950mm×1560mm | |
| Вес станка | 1700kg | |
Двухшпиндельная синхронная обработка позволяет выполнять полный цикл обработки за один проход без дополнительного зажима
Экономичный одноосевой станок позволяет выполнять различные сложные процессы, а полностью автоматизированная обработка экономит трудозатраты.
Экономичный одноосевой станок позволяет выполнять различные сложные процессы, а полностью автоматизированная обработка экономит трудозатраты.
В нем используются шлифованные шарико-винтовые пары HIWIN и линейные направляющие, которые обеспечивают превосходную жесткость и позволяют быстро перемещаться во время токарных операций.
Двухшпиндельная синхронная обработка позволяет выполнять полный цикл обработки за один проход без дополнительного зажима
Высокая скорость и эффективность: скорость вращения шпинделя может достигать 6000-10000 об/мин (в зависимости от модели), в сочетании с кулачковым механизмом управления, сокращая время обработки одного процесса и достигая эффективности производства 3-35 штук в минуту.
Одновременная обработка по 6 осям позволяет выполнять различные сложные процессы, а полностью автоматизированная обработка экономит трудозатраты.

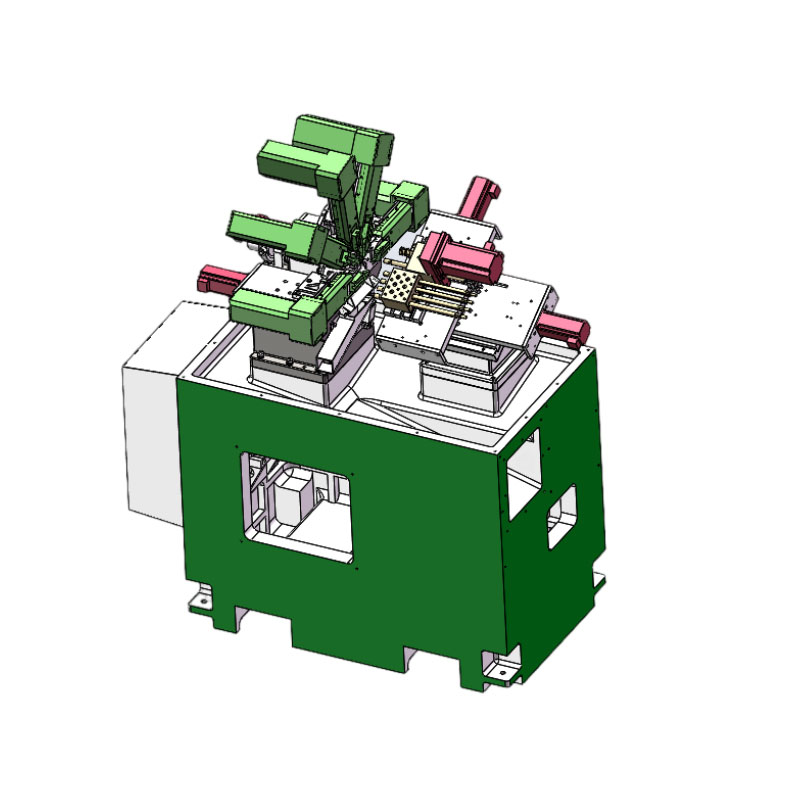

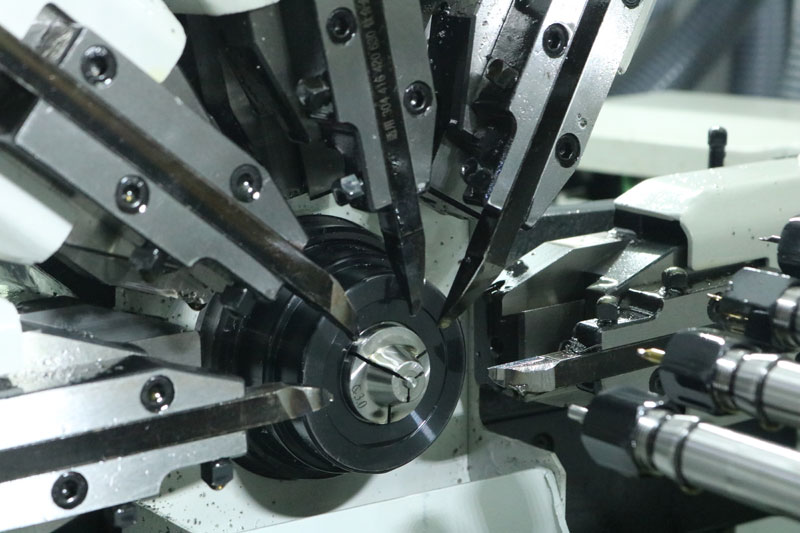

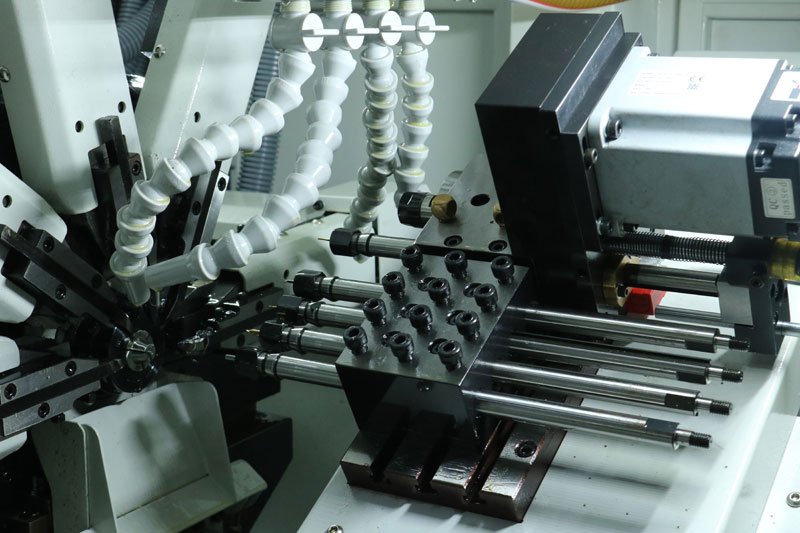

Данный станок сочетает в себе конструктивные особенности как кулачкового автоматического токарного станка, так и рядового (ганг-типа) CNC токарного станка. Он сохраняет все высокоэффективные возможности автоматического токарного станка, при этом правая рабочая поверхность (или: правый участок стола) выполнена по конструкции рядового (ганг) станка. Благодаря высоко гибкой конструкции, станок поддерживает расширяемые функции комбинированной токарно-фрезерной обработки — такие как фрезерование сбоку, фрезерование по торцу и другие. Это позволяет выполнять сложные многооперационные процессы за одну установку, включая токарную обработку, фрезерование, сверление, растачивание, нарезание резьбы, прорезание пазов и фрезерование торцевых поверхностей.
Экономичный одноосевой станок позволяет выполнять различные сложные процессы, а полностью автоматизированная обработка экономит трудозатраты.
Двухшпиндельная синхронная обработка позволяет выполнять полный цикл обработки за один проход без дополнительного зажима
В нем используются шлифованные шарико-винтовые пары HIWIN и линейные направляющие, которые обеспечивают превосходную жесткость и позволяют быстро перемещаться во время токарных операций.
Двухшпиндельная синхронная обработка позволяет выполнять полный цикл обработки за один проход без дополнительного зажима
Высокая скорость и эффективность: скорость вращения шпинделя может достигать 6000-10000 об/мин (в зависимости от модели), в сочетании с кулачковым механизмом управления, сокращая время обработки одного процесса и достигая эффективности производства 3-35 штук в минуту.
Двухшпиндельная синхронная обработка позволяет выполнять полный цикл обработки за один проход без дополнительного зажима
Одновременная обработка по 6 осям позволяет выполнять различные сложные процессы, а полностью автоматизированная обработка экономит трудозатраты.
Одновременная обработка по 6 осям позволяет выполнять различные сложные процессы, а полностью автоматизированная обработка экономит трудозатраты.
