6-осевой швейцарский токарный станок против 5-осевого швейцарского токарного станка: революция в точной обработке благодаря дополнительной оси

—— Как шестиосевой токарный станок швейцарского типа Taike 266 меняет подход к производству сложных деталей

Что такое «шестая ось» 6-осевого токарного станка швейцарского типа?

Традиционные 5-осевые токарные станки швейцарского типа обычно имеют пятиосевую связь X1/Y1/Z1 (область главного шпинделя) + C1 (вращение главного шпинделя) + B (качание инструмента), в то время как 6-осевые токарные станки швейцарского типа расширяют количество осей двумя способами:

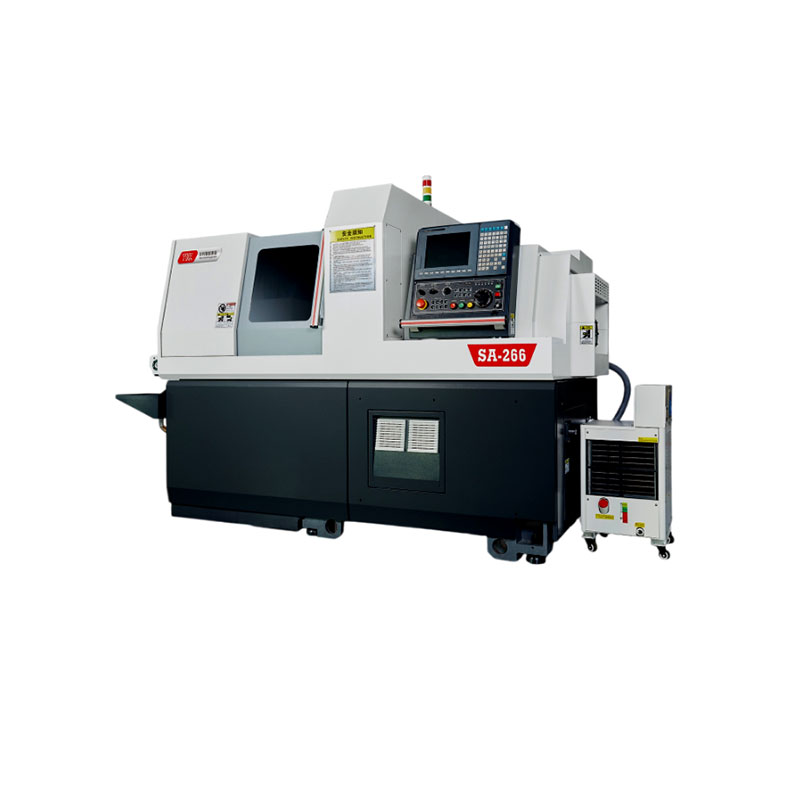

Ось Y2 (ось Y субшпинделя): как и конструкция с двумя осями Y Taike SA-266, субшпиндель добавляет независимое движение по оси Y.

Второй приводной вращающийся инструмент: некоторые модели добавляют приводной инструмент оси Y2 на стороне противошпинделя.

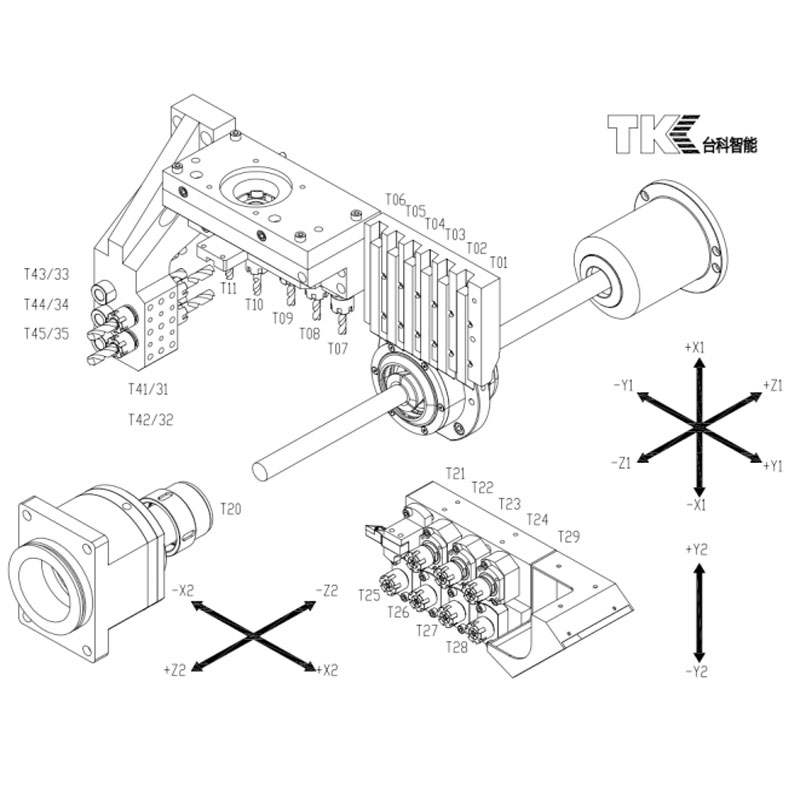

Синхронная обработка по двум осям Y (на примере Taike 266)

Ось Y1 главного шпинделя: поддерживает боковую обработку, такую ​​как эксцентриковые отверстия и боковое фрезерование

Ось Y2 вспомогательного шпинделя: реализация независимой обработки задних эксцентриковых элементов

Примеры применения:

При обработке вала турбокомпрессора автомобиля главный шпиндель оси Y1 фрезерует передний скос, а вспомогательный шпиндель оси Y2 синхронно сверлит заднее эксцентриковое масляное отверстие, что повышает эффективность обработки на 40%.

2.Технические преимущества:
Главный и вспомогательный шпиндели могут выполнять токарные/фрезерные операции одновременно, например, главный шпиндель может обрабатывать внешнюю окружность, а вспомогательный шпиндель может синхронно фрезеровать шпоночный паз (

Конфигурация оси и производительность обработки

Увеличенное количество осей: шестиосевой токарный станок швейцарского типа добавляет функциональную ось Y2 на основе пяти осей, например, добавляя заднюю силовую головку или достигая более размерного перемещения. Это делает шестиосевой токарный станок швейцарского типа более совершенным с точки зрения конфигурации осей, предоставляя больше возможностей для сложной обработки.

Улучшенные параметры обработки: благодаря увеличению количества осей шестиосевой токарный станок швейцарского типа может выполнять более сложные и точные задачи обработки. Он может выполнять несколько сложных процессов, таких как точение, сверление, расточка, нарезание резьбы и гравировка одновременно, что значительно повышает эффективность и качество обработки.
Конфигурация инструмента и гибкость обработки

Широкий выбор инструментов: Шестиосевые токарные станки швейцарского типа обычно могут быть оснащены более широким набором инструментов для удовлетворения потребностей различных задач обработки. Это делает шестиосевой швейцарский станок более гибким и адаптивным в процессе обработки.

Расширенный диапазон обработки: Благодаря богатству конфигурации инструмента и увеличению количества осей шестикоординатный швейцарский станок может обрабатывать более широкий спектр сложных заготовок, например, детали со сложными поверхностями. Это еще больше расширяет диапазон его обработки и области применения.

Точность и стабильность обработки

Высокоточная обработка: в процессе резки на шестикоординатном швейцарском станке материал всегда остается в фиксированном положении, что обеспечивает ему превосходную жесткость и возможность высокоточной обработки. Такая возможность высокоточной обработки особенно важна для отраслей с высокими требованиями к точности, таких как аэрокосмическая промышленность и производство медицинских приборов.

Повышенная устойчивость: конструкция шестиосевых токарных станков швейцарского типа обычно более совершенна, имеет более высокую прочность и жесткость станины, лучшую производительность шпинделя и более точную систему подачи. Эти особенности делают шестиосевой швейцарский обрабатывающий центр более стабильным во время обработки и позволяют поддерживать высокую точность обработки в течение длительного времени.

Цена и области применения

Более высокая цена: Из-за более высокого технического уровня и конфигурации шестикоординатного токарного станка швейцарского типа его цена обычно выше, чем у пятикоординатного токарного станка швейцарского типа. Однако эта разница в цене оправдана, учитывая более высокую точность обработки, гибкость и эффективность.

Широкий спектр применения: шестиосевые токарные станки швейцарского типа подходят для изготовления очень сложных и точных деталей и широко используются в отраслях с высокими требованиями к точности, таких как аэрокосмическая промышленность, автомобилестроение и производство медицинского оборудования. В этих отраслях промышленности предъявляются чрезвычайно высокие требования к точности и эффективности обработки, и шестиосевые токарные станки швейцарского типа являются идеальным выбором для удовлетворения этих потребностей.
